¿Te ha pasado que… aprietas el manómetro y queda mirando a la pared?

Estás montando un manómetro con rosca NPT.
Vas apretando, parece que ya sella… y justo cuando está “bien”, la esfera queda girada 90° o 180°. Mal orientada. Imposible de leer.

Y claro, aparece la típica pregunta de taller:

“¿Cómo orientar un manómetro NPT sin que luego empiece a sudar por la rosca?”

¿Prefieres verlo en 3 minutos en vez de leerlo?

Te dejo un vídeo corto donde explico exactamente cómo funciona una tuerca giratoria NPT y por qué soluciona el problema de orientación sin fugas.

El problema real con NPT no es el manómetro, es la rosca

La rosca NPT es cónica. Eso significa que el diámetro cambia a lo largo de la longitud, y el sellado se produce en los flancos de la rosca.

Normalmente en una rosca NPT se usa cinta PTFE o sellador, para sellar la rosca y asegurar la estanqueidad, además de reducir el riesgo de gripado.

Aquí llegan los “conexión NPT problemas” de manual:

  • Si aprietas hasta que sella… puede que la orientación final no sea la que necesitas.
  • Si aflojas un pelín para alinearlo… acabas de romper el sellado que estabas creando (y si hay sellador, lo puedes “cortar” y abrir microcanales).
  • Si aprietas de más para que quede mirando bien… puedes dañar la rosca o provocar gripado (galling), muy típico cuando hay inoxidable-inoxidable en roscas cónicas.

En resumen: con NPT, orientación y estanqueidad van atadas a la misma acción (girar la rosca). Y eso limita mucho el montaje fino.

Qué es una tuerca giratoria, tuerca loca o hembra loca (y por qué estas tardando en utilizarla)

A esto se le puede llamar de mil formas: tuerca giratoria, tuerca loca, hembra loca, incluso “racor giratorio”. Diferentes nombres, misma idea: poder apretar sin obligar a girar el componente que quieres dejar orientado.

Mecánicamente, un racor giratorio “de verdad” suele separar dos funciones:

La rosca sirve para hacer el apriete mecánico.
El sellado se hace en una superficie diseñada para sellar (asiento, cono, junta, arandela…), no en la propia rosca.

Esto es justo lo que pasa, por ejemplo, en conexiones tipo BSPP “G” típicas en manómetros europeos: la rosca es paralela y se sella con arandela/junta, lo que permite montajes más repetibles (y desmontajes sin machacar la rosca).

El error común: buscar una “tuerca loca NPT” como si fuera lo mismo que en BSP

Aquí viene la parte importante (y la que evita chapuzas).

Una tuerca loca NPT tradicional, entendida como “una hembra con rosca NPT que gira libre y además sella igual”, no es algo que encuentres así tal cual como en una rosca paralela con junta.

¿La razón? NPT está diseñada para que el sellado suceda en la propia rosca cónica. Si conviertes esa rosca en “libre para girar” sin más, pierdes el mecanismo de cuña/interferencia que hace que selle.

Por eso, cuando alguien pide una “hembra loca NPT”, la traducción real suele ser:

“Necesito un racor NPT giratorio que me deje orientar el manómetro (o un transmisor, o una válvula pequeña) y luego fijarlo… sin depender de dónde ‘pare’ la cónica.”

Y aquí es donde se ven dos errores de manual en montaje:

El primero es aflojar para orientar. En fittings “con forma” (codos, tes, adaptadores) o instrumentos, no es buena práctica montar, sellar y luego “volver atrás” para alinear, porque al aflojar puedes romper la continuidad del sellador y abrir camino a fugas.

El segundo es intentar compensar la orientación apretando más y más. Los propios fabricantes de instrumentación avisan: el NPT te da un pequeño margen de giro después de empezar a sellar, pero si te pasas puedes provocar galling (gripaje) o dañar la rosca.

Y ya el “nivel tres”: mezclar roscas porque “parece que entra”.
La diferencia BSP vs NPT no es solo el nombre: el ángulo de flanco cambia (BSP, 55°; NPT, 60°), y en muchos tamaños también cambia el paso. Resultado típico: se traba a pocas vueltas o deja fugas en espiral.

Con esto nos ahorramos muchos “conexión NPT problemas” en campo. Y también muchas horas persiguiendo microfugas.

La solución: tuerca giratoria NPT con apriete independiente

En Redfluid nos llegaba la misma escena una y otra vez: instrumentación con rosca NPT (muy típico en manómetros 1/4″ o 1/2″) y necesidad real de orientar el instrumento sin comprometer el sellado.

¿La idea clave?
Si NPT sella en rosca, pero tú necesitas orientar “a voluntad”, entonces hace falta un sistema que separe orientación y sellado.

La solución que proponemos en estos casos es un conjunto tipo tuerca giratoria NPT (también lo verás buscado como “racor NPT giratorio” o “hembra loca NPT”), diseñado para que:

  • Una parte quede fijada a la instalación mediante su rosca NPT.
  • La otra parte permita presentar y orientar el manómetro exactamente donde lo quieres.
  • Y el cierre final se haga mediante una tuerca giratoria (apriete independiente) que “bloquea” la posición y activa el sellado interno del conjunto, sin necesidad de andar jugando con “media vuelta arriba o abajo” de la cónica.

En la práctica esto te da mucha tranquilidad en montaje:

  • Si el manómetro tiene que mirar al pasillo (y no a la chapa), lo dejas mirando al pasillo.
  • Si hay poco espacio para llave, puedes montar con más control y sin forzar el cuerpo del instrumento.
  • Si mañana tienes que desmontar por calibración, no dependes de repetir “exactamente el mismo punto” de roscado para que vuelva a quedar bien orientado.

Variantes disponibles según tu instalación

Una vez entiendes el concepto, la siguiente pregunta suele ser:

“Vale… ¿pero esto cómo lo monto en mi caso concreto?”

Porque no todas las instalaciones son iguales.

Hay quien necesita conectar un manómetro directamente.
Otros vienen de una línea existente.
Y otros simplemente quieren adaptar una conexión sin complicarse.

Por eso en Redfluid trabajamos con diferentes configuraciones de tuerca giratoria NPT, para adaptarnos a cada montaje:

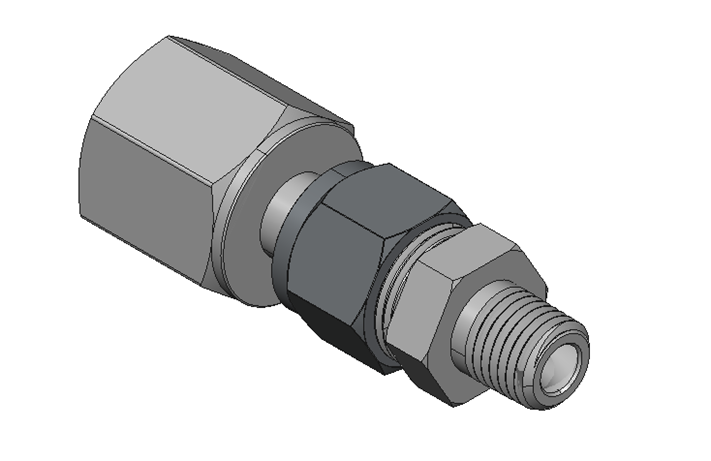

Macho x Hembra

La opción más habitual en instrumentación.

Permite conectar directamente sobre una rosca hembra existente y orientar el instrumento sin forzar el apriete.

Es la solución más directa cuando trabajas con manómetros o transmisores.

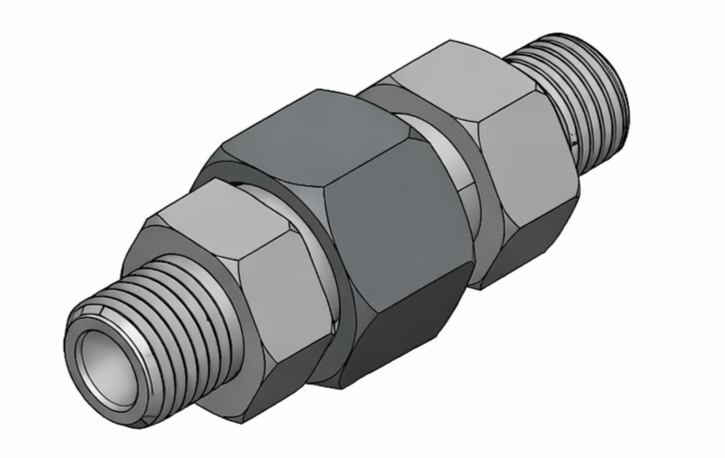

Macho x Macho

Pensada para adaptaciones en línea o cuando necesitas intercalar el racor entre dos elementos.

Muy útil cuando ya tienes una instalación existente y quieres añadir la función de orientación.

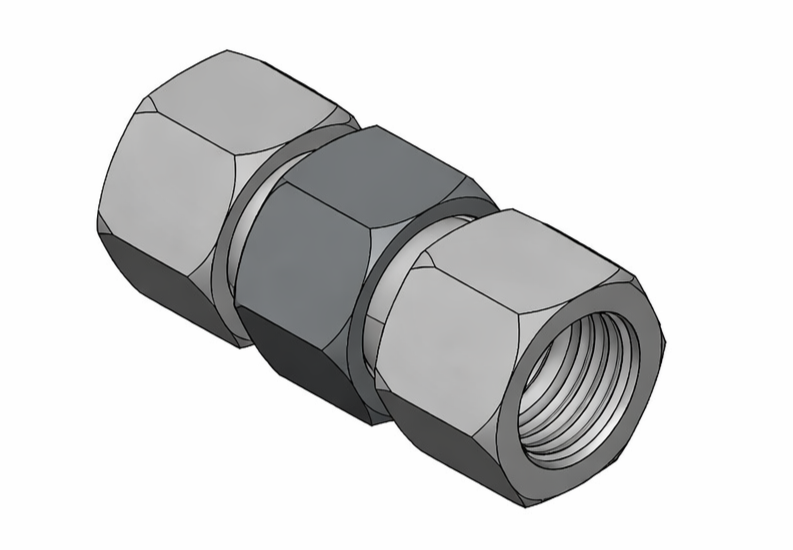

Hembra x Hembra

Ideal cuando necesitas conectar dos elementos macho sin modificar la instalación.

Te permite mantener la configuración original y añadir la ventaja de la tuerca giratoria.
