Imagina que estás instalando un manómetro en una tubería y, al roscarlo, descubres que cuando por fin queda apretado… ¡el cuadrante apunta hacia la pared! Si intentas aflojarlo un poco para reorientarlo, perderá estanqueidad; si lo aprietas más, podría pasar de rosca. Este problema es más común de lo que parece: las roscas cónicas NPT aprietan en un punto aleatorio, dictando hacia dónde queda orientado el instrumento. ¿La solución tradicional en roscas paralelas? Usar una tuerca giratoria (también llamada tuerca loca o hembra loca), que permite apretar la conexión sin que el cuerpo del instrumento gire.

Pero, ¿existen las tuercas giratorias en rosca NPT?

Adelantamos la respuesta: por definición no existen tuercas locas puramente NPT estándar, debido a la naturaleza de la rosca cónica. Sin embargo, en Redfluid tenemos una solución práctica que te permitirá orientar libremente tus instrumentos con rosca NPT.

En este artículo te explicamos de forma cercana qué es una tuerca giratoria, para qué sirve, qué tipos existen, y cómo logramos un efecto de “tuerca loca” incluso en conexiones NPT cónicas – incluyendo un vídeo explicativo donde la verás en acción. ¡Vamos a ello!

Qué es una tuerca giratoria o “hembra loca”?

Una tuerca giratoria es un componente de racorería diseñado para facilitar la conexión de tuberías o instrumentos sin necesidad de girar la pieza completa. Básicamente, es una conexión hembra con una contratuerca libre: permite roscar y apretar girando solo la tuerca exterior, mientras la otra parte del racor (el cuerpo interno) permanece estática.

En otras palabras, funciona como los acoples de una manguera de jardín: cuando conectas la manguera al grifo, giras la tuerca de la punta de la manguera en vez de tener que girar toda la manguera. De igual modo, una tuerca giratoria en instrumentación te deja apretar una unión sin retorcer el manómetro, válvula o componente conectado al otro extremo. Esto es crucial cuando ese dispositivo tiene que quedar orientado correctamente (por ejemplo, que la esfera del manómetro mire de frente al operario).

¿Para qué sirve una tuerca giratoria? Principalmente, para dos fines:

  • Orientar instrumentos o accesorios (manómetros, transmisores, válvulas, etc.) en la dirección deseada, incluso después de roscarlos completamente, evitando orientaciones indeseadas.
  • Facilitar el montaje y desmontaje de componentes que no pueden girar sobre sí mismos (por estar fijos en una línea rígida o tener cableado conectado), ya que la tuerca loca proporciona la rotación independiente necesaria.

Resumiendo: las tuercas giratorias permiten una orientación 360° de un instrumento o racor durante la instalación. Así garantizan montajes más cómodos, rápidos y sin frustraciones por lecturas al revés o tuberías torsionadas.

Tipos comunes de tuercas giratorias y roscas disponibles

En el mercado existen diversos tipos de tuerca giratoria, normalmente catalogados por las combinaciones de roscas que unen:

  • Hembra–Hembra giratoria: ambos extremos con rosca hembra, donde uno de ellos incorpora la tuerca loca. Muy usado para unir tramos de tubería sin girarlos.
  • Hembra–Macho giratoria: un extremo rosca macho fija y el otro es una tuerca hembra giratoria. Por ejemplo, hembra BSP giratoria x macho BSP cónico 60° es un adaptador típico en instrumentación.
  • Macho–Macho giratoria: menos común; consiste en un racor donde un extremo macho puede girar libremente (suele implicar un diseño especial con sello interno).

Las combinaciones pueden darse entre distintos estándares de rosca. Las tuercas locas más habituales se basan en roscas paralelas (como BSP o métricas) que sellan con arandela, cono o junta. Por ejemplo, es fácil encontrar adaptadores hembra BSP giratoria x macho NPT para conectar un manómetro de rosca cónica a una toma BSP, aprovechando que el lado BSP puede ser giratorio gracias a un casquillo y asiento interno. En cambio, las roscas NPT cónicas presentan un desafío especial para este tipo de unión giratoria, como veremos a continuación.

¿Existen las tuercas giratorias en rosca NPT?

Esta es la gran pregunta. La rosca NPT, al ser cónica, sella por interferencia: se va trabando hasta quedar estanca gracias a la forma cónica de las espiras (a menudo con ayuda de sellante o teflón). En una tuerca loca, la parte giratoria es independiente del cuerpo, por lo que no puede “pellizcar” la rosca cónica para sellar, ya que giraría loca sin llegar a agarrar jamás el cono. Dicho de otro modo, si fabricáramos una tuerca hembra NPT giratoria convencional, al roscarla en un macho NPT nunca haría asiento hermético – la tuerca toparía antes de que la rosca selle, o quedaría suelta.

Por esta razón, no existen en catálogos estándar las “tuercas locas NPT” como tal. Cualquier solución giratoria en conexiones cónicas NPT requiere un diseño especial con piezas adicionales para lograr el sellado.

La solución de Redfluid: adaptador giratorio para NPT

En Redfluid hemos desarrollado un ingenioso adaptador giratorio NPT que cumple justo esa función tan buscada: permite conectar un instrumento con rosca cónica NPT y ajustarlo en la orientación deseada, manteniendo la estanqueidad. ¿Cómo lo hacemos? Veámoslo en detalle.

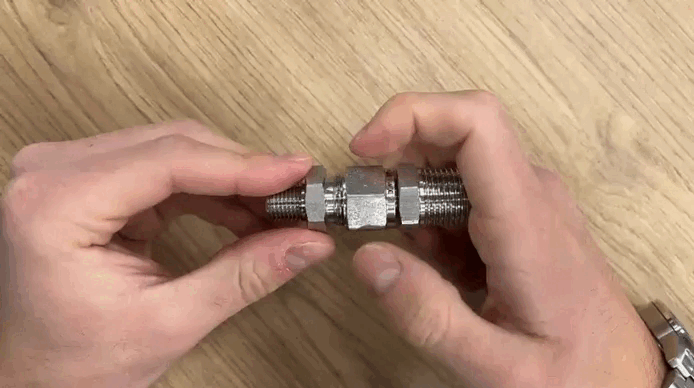

Adaptador giratorio “tuerca loca” especial para NPT, en acero inoxidable. Consta de dos partes roscadas y una tuerca exterior que permite el giro libre; una vez orientado el instrumento, se aprieta la tuerca para fijar la posición.

El adaptador consiste en dos mitades unidas por una tuerca loca central:

  • Una mitad tiene, por ejemplo, rosca hembra NPT interna (donde enroscarías el manómetro macho). Esta parte se acopla completamente al instrumento y contiene un elemento de sellado especial (p.ej. un aro de PTFE o un cono de cierre).
  • La otra mitad ofrece la rosca macho NPT externa (para enroscar a la tubería o equipo). Esta parte se rosca fija en la línea como un adaptador convencional.

Entre ambas mitades, una tuerca giratoria las conecta: permite que giren libremente una respecto a la otra cuando está floja. Así, el procedimiento de instalación sería:

  1. Roscar y apretar la mitad correspondiente en la línea o equipo (por ejemplo, el macho NPT a la tubería).
  2. Roscar el instrumento (manómetro) en la otra mitad hembra del adaptador y apretarlo bien. No importa su orientación final en este paso.
  3. Unir ambas mitades dejando la tuerca floja mientras orientas el manómetro hasta la posición óptima de lectura. Puedes girarlo 360° con total libertad.
  4. Finalmente, aprieta la tuerca giratoria del adaptador. Esta accionará el mecanismo interno (cono, junta plana u O-ring) que asegura el sello hermético entre las dos mitades, bloqueando la posición elegida. ¡Problema resuelto!

El resultado es funcionalmente equivalente a tener una “tuerca loca NPT”. Este montaje giratorio proporciona la tan deseada flexibilidad: ahora el manómetro queda orientado de cara, bien sujeto, sin fugas, y sin haberte peleado con la llave en posiciones imposibles.

Ventajas y aplicaciones del adaptador NPT giratorio

Implementar esta solución de tuerca loca en conexiones NPT tiene varios beneficios importantes:

  • Lecturas fáciles y seguras: Podrás orientar manómetros e indicadores hacia el frente, evitando tener que inclinarlos o mirarlos de lado. Esto mejora la ergonomía y reduce errores de lectura.
  • Instalación sin esfuerzo: Ya no tendrás que desarmar medio sistema ni hacer malabares con codos y teflón para conseguir la posición deseada. El adaptador simplifica el montaje, ahorrando tiempo y frustración.
  • Versatilidad de conexiones: Podemos suministrar el adaptador en distintas combinaciones (hembra-macho, macho-macho, hembra-hembra) y tamaños NPT ( típicamente 1/4” y 1/2”, otras bajo pedido) según tus necesidades. Incluso es útil para otras conexiones cónicas donde se requiera orientación.
  • Sin fugas ni tensiones: Al no forzar la orientación por sobreapriete ni dejar conexiones “a medio apretar”, garantizas la estanqueidad óptima sin tensar el instrumento ni la tubería. Menos riesgo de fugas y de daños por esfuerzos mecánicos.
  • Materiales robustos: Nuestros adaptadores giratorios están fabricados en acero inoxidable 316, aptos para altas presiones (hasta 6000+ psi) y ambientes corrosivos, asegurando confiabilidad en industrias petroquímicas, alimentación, farmacéutica, etc.

En resumen, si alguna vez te preguntaste “¿por qué mi manómetro NPT no puede quedar derecho?”, aquí tienes la respuesta y la solución. Con este adaptador giratorio especial, ya no importará que la rosca sea cónica: podrás orientar tus instrumentos como quieras y cuando quieras, sin perder la estanqueidad ni la paciencia en el intento.

¿Quieres más información?

Si requieres una configuración especial o asesoramiento para seleccionar el adaptador adecuado, contacta con Redfluid y nuestro equipo técnico con gusto te echará una mano.

Recuerda que también ofrecemos multitud de fittings, válvulas y accesorios para resolver cualquier reto de conexión en tus instalaciones. ¡Hasta la próxima
