Monoflange o manifold bridado: la forma más compacta de aislar y purgar instrumentación

¿Sabes realmente qué es un monoflange y cuándo merece la pena montarlo?

Yo suelo explicarlo así: si en un punto de instrumento tienes varias válvulas, adaptadores y conexiones para hacer algo tan básico como aislar y purgar, seguramente ese montaje se puede simplificar. Y ahí es donde entra el manifold bridado o manifold de instrumentación compacto.

Además, te dejamos un vídeo de 3 minutos donde se explica de forma muy visual qué es un monoflange y para qué sirve 😉

¿Qué problema resuelve?

En planta, la necesidad es muy clara: aislar un manómetro o un transmisor del proceso y purgar antes de intervenir. Eso ayuda a revisar, calibrar o sustituir el instrumento con una maniobra más controlada. Redfluid describe sus manifolds precisamente como conjuntos para aislar, purgar, bloquear, calibrar o igualar presiones según la aplicación.

Cuando esa función se resuelve con piezas sueltas, el conjunto crece. Hay más uniones, más volumen y más posibilidades de error al montar o pedir. Por eso, cuando nosotros proponemos un manifold bridado, casi siempre lo hacemos para simplificar el conjunto y acercar la maniobra de aislamiento y purga al propio instrumento. Esa simplificación es una inferencia directa del diseño en bloque que muestra la gama de manifolds de Redfluid.

Qué es y cómo funciona según el número de válvulas

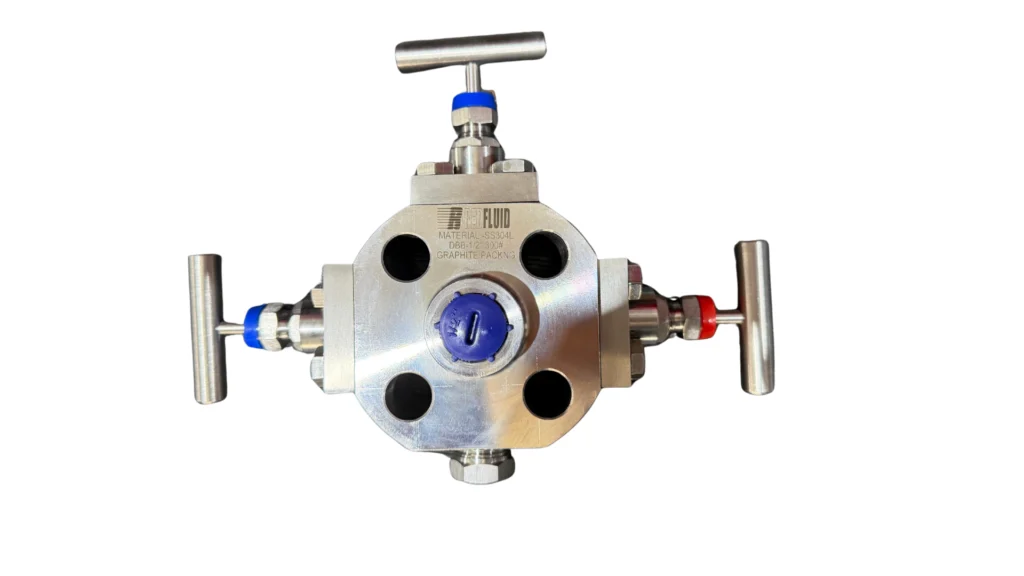

Dicho fácil: un monoflange es un manifold de instrumentación compacto con interfaz bridada, diseñado para integrar en un solo cuerpo funciones que antes repartías entre varias válvulas y conexiones.

En muchos montajes se instala entre una conexión bridada de proceso y el instrumento, o muy cerca del instrumento en montaje directo. La idea no es “poner otra válvula”, sino resolver de manera más ordenada la conexión brida instrumento, el aislamiento y la purga. Redfluid, de hecho, distingue entre manifolds de montaje directo con brida normalizada al transmisor y manifolds remotos con conexiones roscadas.

Una forma rápida de verlo es esta:

Configuración	Qué hace	Cuándo suele encajar
1 válvula	Aislamiento simple	Cuando solo necesitas cortar el paso al instrumento
2 válvulas	Aislamiento + purga	Para cerrar proceso y ventear antes de revisar o calibrar
3 válvulas	Doble bloqueo + purga o doble aislamiento con función intermedia, según diseño	Cuando buscas una maniobra más segura o una función adicional de instrumentación

Esta tabla resume la lógica funcional que aparece en la documentación de Redfluid para manifolds de 1, 2, 3 y 5 válvulas y en la bibliografía técnica general sobre monoflanges compactos.

Aquí hay un matiz importante que conviene dejar claro para no mezclar conceptos. En manifolds convencionales para presión diferencial, un manifold 3 válvulas suele ser el conjunto de dos válvulas de aislamiento y una de igualación o by-pass para puesta a cero. Redfluid lo explica así en sus modelos para transmisor diferencial. Pero en el contexto de este artículo, centrado en monoflange / manifold bridado para toma de proceso e instrumento, el usuario muchas veces llama “3 válvulas” a una configuración compacta de double block and bleed con dos cierres y una purga. Por eso conviene mirar siempre el esquema real antes de pedir

Qué significa de verdad double block and bleed

Aquí está la parte importante. Double block and bleed significa que no dependes de una sola barrera de cierre. Tienes dos puntos de bloqueo y una purga entre ellos para despresurizar el tramo atrapado antes de intervenir. En la práctica, esa es la lógica detrás de una válvula doble bloqueo y purga o de un DBB manifold. La explicación de este concepto en el contexto del monoflange se apoya en la lógica funcional descrita por Redfluid para bloqueo y purga, más la bibliografía técnica del sector consultada en esta sesión.

¿Dónde está el valor real? En que puedes trabajar con más tranquilidad. Si una barrera no sella como debería, todavía tienes una segunda. Y además tienes la purga para descargar el volumen intermedio. No es teoría de catálogo. Es una maniobra de seguridad mucho más sensata cuando el servicio aprieta o cuando el instrumento está en una posición incómoda de mantener. Esta lectura es una inferencia técnica coherente con el uso de manifolds de bloqueo y purga en instrumentación.

Lo que conviene revisar antes de pedir un manifold bridado

Aquí es donde más fallos vemos.

No basta con pedir “un monoflange”. Hay que revisar el flange rating ASME / EN, la conexión brida instrumento, el tipo de cara de la brida y el material.

Si el lado de proceso va en sistema ASME, la referencia habitual es ASME B16.5. Esa norma cubre ratings presión-temperatura, materiales, dimensiones, tolerancias, marcado y ensayo para bridas y accesorios bridados NPS 1/2 a 24. Si el proyecto va en entorno EN, toca revisar EN 1092-1, donde se definen bridas de acero PN 2,5 a PN 400, tipos de cara, dimensiones y acabados. Y aquí hay un detalle muy práctico: Redfluid recuerda en su blog que DIN/EN y ASME no son compatibles entre sí como si fueran lo mismo.

Si el instrumento va en montaje directo, también conviene mirar bien la conexión brida instrumento. La referencia habitual para la interfaz atornillada a transmisor diferencial es IEC 61518, que define las dimensiones de acoplamiento con el manifold bridado hasta 413 bar. Redfluid también la cita cuando habla de cómo seleccionar el conexionado correcto del manifold.

Y luego está la cara de brida. Si en el plano pone raised face (RF), hay que respetarlo. No es un detalle menor. Forma parte del sistema de cierre y de la compatibilidad con junta y contrabrida. ASME B16.5 y EN 1092-1 contemplan precisamente tipos de cara y acabado de la superficie de junta.

Con los materiales pasa igual. Según servicio, no es lo mismo ir a 304, 316, 316L, dúplex o una aleación especial. Redfluid trabaja manifolds en aceros inoxidables, acero al carbono y alloys, y además tiene contenido específico sobre la diferencia práctica entre 304 y 316. Cuando nosotros ayudamos a configurar uno, no miramos solo “qué valvulita toca”, sino medio, corrosión, temperatura y trazabilidad.

Si quieres, te dejamos la ficha técnica para que revises conexiones, materiales y configuraciones tipo. Así puedes validar el conjunto antes de pedir oferta.

¿Por qué merece la pena?

Lo que más se nota en un buen monoflange es que el conjunto queda más ordenado. Menos piezas. Menos longitud. Menos dudas al montar. Esa mejora en compacidad es una consecuencia directa de integrar varias funciones en un solo bloque.

También se nota en mantenimiento. Si tienes claro dónde aíslas y dónde purgas, el trabajo en campo es mucho más lógico. Y eso, cuando el instrumento está en una posición complicada, se agradece muchísimo. Si tienes dudas, en nuestro blog te iremos explicando estos casos paso a paso, porque aquí lo importante no es el nombre comercial, sino que la solución encaje de verdad con el montaje.

Cómo encaja Redfluid cuando necesitas una solución real

En Redfluid disponemos de manifolds de 1, 2 y 3 vías para montaje directo o remoto, con conexiones NPT, BSP o bridadas, compatibilidad con IEC 61518, materiales estándar en 316/316L y opciones en alloys, además de configuraciones a medida cuando el proyecto lo pide.

Eso encaja muy bien con lo que se suele pedir “necesito resolver bien esta toma de proceso”. A veces el cliente llega pidiendo un monoflange. Otras veces pide un manifold 2 válvulas / 3 válvulas. Y otras simplemente pregunta por una válvula doble bloqueo y purga para instrumentación bridada. En el fondo, casi siempre está intentando resolver lo mismo: aislar, purgar, ocupar menos, reducir fugas y no equivocarse con la brida.

Esperamos que esto te haya ayudado a entender mejor cuándo tiene sentido un monoflange, qué diferencia hay entre un block-and-bleed y un double block and bleed, y por qué un buen manifold bridado puede ahorrarte problemas de montaje, mantenimiento y seguridad.

¿Tienes alguna duda?

Si necesitas montar instrumentación en brida y no tienes claro qué configuración te conviene, cuéntanos tu caso. Con el tipo de instrumento, la brida, la presión, el fluido y el material, te ayudaremose a definir si necesitas un monoflange simple, un DBB manifold o un manifold de 2 o 3 válvulas y suministrarlo ya configurado para tu instalación.
