¿Qué es una conexión «cone & thread» de muy alta presión?

En el mundo de la industria y energía hay que andarse con ojo, especialmente al manipular gases y líquidos a presiones altas.

Para ello se utilizan conexiones de calidad y alto rendimiento, de forma que faciliten la seguridad y eficacia de los equipos.

Un ejemplo de esas conexiones de calidad es la «cone & thread» de muy alta presión. Te lo explico en un momento.

Pero a ver… ¿Qué es una conexión «cone & thread»?

Lo primero que debes saber es que es una conexión para tuberías. Pero no cualquier tubería, no; las «cone & thread» se utilizan para conectar tuberías de alta presión.

Esta conexión consta de dos partes: por un lado, el cono macho y por otro, la hembra con una rosca.

La rosca se enrosca en la tubería y el cono se inserta, creando así un sello de lo más hermético. De hecho, las conexiones «cone & thread» son conocidas por sus altas resistencias a la vibración. Bueno, y no nos olvidemos de su capacidad para soportar altas presiones.

Ficha técnica para válvulas y racores de muy alta presión

Y como se que te gusta todo lo técnico te dejo una ficha técnica de racores y válvulas de muy alta presión. Solo tienes que darle al botón de descargar.

Cuándo y por qué se utilizan conexiones «cone & thread» de muy alta presión

Estas potentes conexiones se utilizan, lógicamente, en industrias que requieren manipulación de gases y líquidos a altas presiones, como son la del petróleo y la del gas.

Están diseñadas para soportar presiones extremadamente altas y se utilizan en equipos de prueba, de medición y sistemas de transferencia, como veremos enseguida.

Seguridad ante todo, ya sabes.

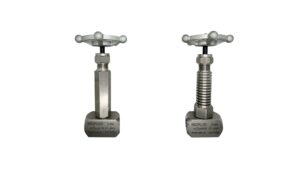

Tipos de válvulas de muy alta presión

Además de las conexiones «cone & thread», en el mercado existen cuatro tipos de válvulas de muy alta presión que aportan un plus en seguridad y un alto rendimiento. Son estas:

• Válvulas de bola
• De ajuga
• De retención
• De globo

Cada una tiene sus propias características y aplicaciones, así que dependiendo de qué necesites tendrás que quedarte con una válvula o con otra.

Pero ojo: al igual que con las conexiones «cone & thread», asegúrate de que la válvula que compres sea de alta calidad, capaz de soportar condiciones de alta presión y temperatura.

Cómo funcionan las conexiones «cone & thread» de muy alta presión

Pues muy similar a las «cone & thread» estándar.

El sello hermético se crea al juntar el cono y la hembra; con ello, la conexión podrá soportar la presión del fluido sin el menor problema, por muy alta que sea.

Son conexiones resistentes a vibraciones, ideales por tanto para su uso en entornos industriales.

Beneficios de las conexiones «cone & thread» de muy alta presión

No pierdas ojo, porque el uso de estas conexiones especiales trae beneficios como estos:

• Resistencia a la vibración: como hemos comentado, están diseñadas para resistir como campeonas los impactos y vibraciones, haciéndolas idóneas para entornos industriales.
• Soporta altas presiones: como su nombre indica, son conexiones perfectas para soportar presiones extremadamente altas.
• Son conexiones duraderas: las «cone & thread» de muy alta presión están hechas de materiales duraderos y resistentes a la corrosión, por lo que no debe preocuparte si las utilizas en entornos corrosivos.
• Son fáciles de instalar: y de desmontar, ojo, por lo que van fenomenal en aplicaciones que necesiten cambios frecuentes.

Vistos los beneficios, ¿nos ponemos con aplicaciones?

Aplicaciones típicas de las conexiones «cone & thread» de muy alta presión

Son varias, de las que hemos destacado estas tres:

Sistemas de prueba de alta presión

Típicos no, tipiquísimos en la industria del petróleo y gas.

Estos sistemas se utilizan para probar la integridad de los equipos y las tuberías antes de que entren en funcionamiento.

Ya sabes lo que dicen: más vale prevenir que curar.

Sistemas de medición de alta presión

Pues sí: las «cone & thread» de muy alta presión se utilizan también en sistemas de medición de alta presión, para medir el caudal y presión de líquidos y gases.

Sistemas de transferencia de líquidos y gases

Medición… y manipulación, claro.

Las conexiones «cone & thread» de muy alta presión también se emplean en la industria del gas y petróleo para transferir líquidos y gases, así como en otras industrias que puedan requerir el tratamiento a alta presión de estos dos elementos.

Medidas y presiones de una conexión <<cone & thread>>

Te dejo medidas y presiones máximas en una tablita que siempre va bien verlo con numeritos.

Tamaño	Presión máxima	Presión máxima	OD	ID	Espesor de pared	Peso
Inch	Bar	PSI	mm	mm	mm	kg/m
1/4″	1.380	20.000	6.35	2.77	1.79	0.21
1/4″	4.140	60.000	6.35	2.11	2.12	0.23
3/8″	1.38020.000	20.000	9.53	5.16	2.18	0.4
3/8″	4.140	60.000	9.53	3.18	3.18	0.51
9/16″	1.380	20.000	14.29	7.92	3.18	0.89
9/16″	4.140	60.000	14.29	4.78	4.76	1.14
3/4″	1.380	20.000	19.05	11.13	3.96	1.5
1″	1.380	20.000	25.4	14.27	5.56	2.77

«Cone & thread» de muy alta presión: hechas para el aguante

Con esa capacidad de resistir comprenderás que sean conexiones esenciales en muchos equipos e instalaciones del mundo de la energía.

Y con esos beneficios asociados —capacidad para soportar presiones extremadamente altas, resistir la vibración y el impacto, y su facilidad de instalación— se convierte en una opción ideal para aplicaciones que requieren un alto rendimiento y seguridad.

Si es lo que estás buscando para tu equipo, las conexiones «cone & thread» son una apuesta más que segura.

Y nada, espero que haya quedado claro. Y si ves que todavía te han quedado dudas, puedes contactar con nosotros y ale. Te ayudaremos en lo que podamos.
